移印機的油盅結構與油盤類型移印機的基本結構
移印機主要由移印鋼板印版裝置（含供墨裝置）、移印機刮墨刀、移印膠頭和印刷臺等組成，
圖5-6 移印機的結構簡圖
(2)移印機的類型
移印機的品種繁多，從手動到自動，從單色到八色，從穿梭往復到多工位循環，不下數百種，主要分類如下。
①按手動、自動化分類。

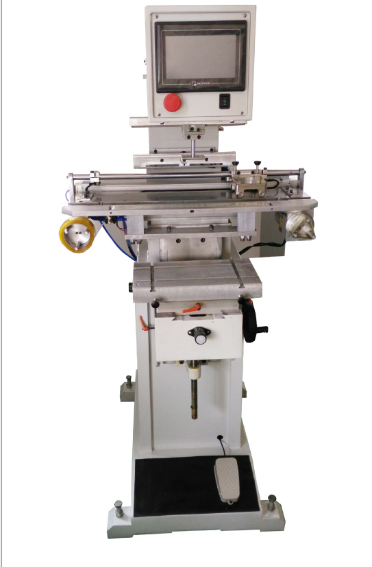

a．手動機。圖5 -7 (a)所示的是一種最簡便的手動移印機，結構簡單、使用靈活，可適用于小批量、多品種的作業。
b．大型半自動移印機。大多采用電子電路控制執行部件，完成上墨、刮墨、膠頭提墨、再轉向工件的全過程。動作的速度和壓力都可調，也可由電腦設定，按既定要求重復作業。

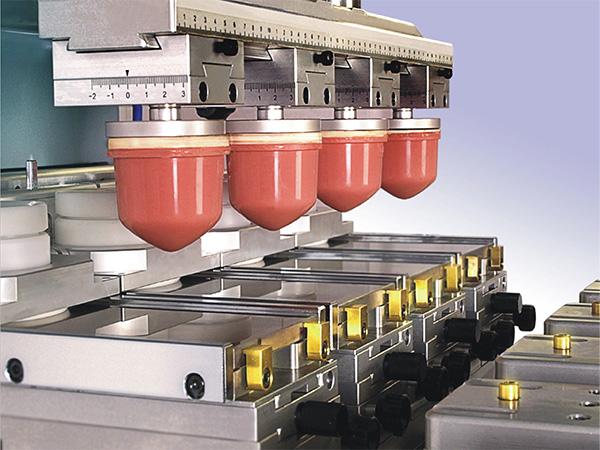

圖5 -7 (b)
為一臺循環作業六色移印機的外形。
圖5-7 移印機
②按膠頭的移動方式分類。
a．平動壓印式。移印膠頭蘸取油墨后移動到印刷位置，印版上的圖文與承印物上的圖文距離相等，膠頭的每次移動行程等距。
平動壓印移印機往往占地面積較大。絕大多數移印機都采用平移式。
b．轉動壓印式。轉動壓印式移印機是把移印膠頭固定在旋轉軸上，移印頭只能圍繞中心軸轉動，印版裝置和承印物工作臺設置在移印膠頭旋轉運動軌跡的兩個極限位置。這時印版與承印物相差一定的角度，呈扇形排列。
轉動壓印式移印機占地面積較小，但結構相對復雜一些。
c．固定壓印式。固定壓印式移印機常用在手動移印機上。移印機頭只能上下運動，印版裝置和承印物工作臺固定在滑臺上，可以來回移動，當印版裝置位于膠頭下方時，膠頭下落，蘸圖文印墨；然后移動滑臺使承印物位于膠頭下方，膠頭下落進行印刷。
③按傳動方式分類。按移印機主要運動的傳動方式不同，可以將其分為兩種機型，即機械式移印機和氣動式移印機。
由于氣動式移印機具有結構簡單、操作方便、運動平穩等特點，所以在國內外得到了廣泛的應用，是目前移印機的主流。
④按印刷色數分類。按一個印刷過程中所完成的印刷色數不同，可以將移印機分為單色移印機、雙色移印機和多色移印機等。
⑤按供墨方式分類。移印機由于是采用平凹版，只能采用間歇式供墨方式，在每一次印刷過程之間進行供墨，供墨方式有兩種：油盅式和墨輥式。
a．墨輥式移印機。墨輥式移印機結構比較簡單，國內的移印機生產廠家，如堅毅、互通、恒暉、保百德等均以墨輥式移印機為主，國內市場也主要以銷售墨輥式移印機為主。
墨輥式移印機的墨輥固定于刮刀裝置的后端，刮刀抬起前移時，墨輥從墨盤中推出，均勻地在印版表面涂布一層油墨，印刷完畢，膠頭退回時，刮刀下落刮去印版表面的油墨，為膠頭下落蘸墨做準備。
b
．油盅式移印機（如圖5 -8

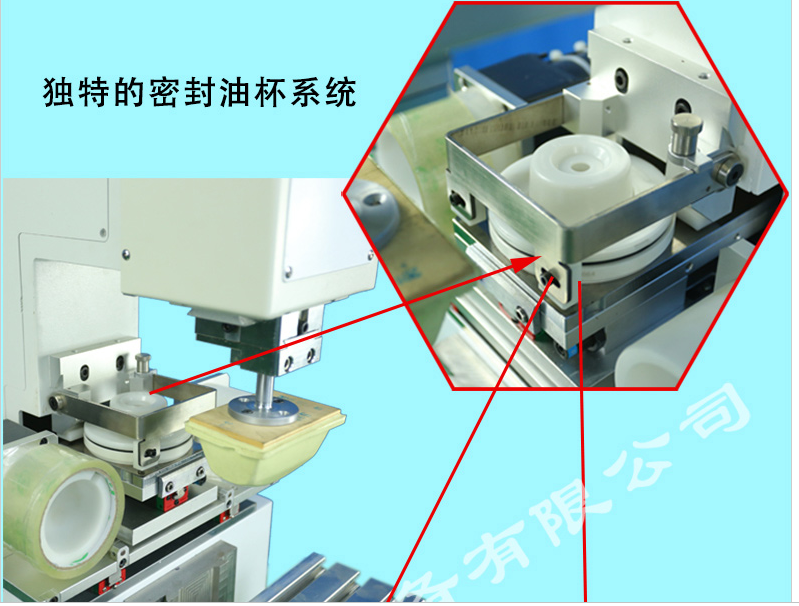

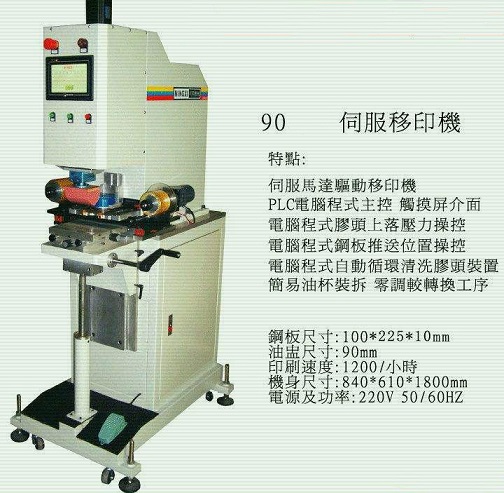

所示）。油盅式全自動移印機的上墨裝置是由油盅體、油盅蓋、陶瓷刀、磁鐵等組成的。陶瓷刀鑲嵌在油盅體上，以此作為刮刀使用。油盅體、油盅蓋、陶瓷刀以及圖案鋼版上表面組成了一個封閉的儲油空間，印刷油墨可置于其中，磁鐵的吸力將油盅體、陶瓷刀口緊緊吸在圖案鋼版上表面。工作時油盅在圖案鋼版上往復運動，使油盅里的印刷油墨涂在鋼版上，同時陶瓷刀口的下表面在磁力的作用下就像刮刀一樣刮去鋼版上圖案以外多余的油墨，隨后垂直汽缸運動，硅膠印頭將凹版上的圖案油墨蘸起印在承印物上。
圖5-8 油盅式全自動移印機的結構簡圖
1-運動速度調節鈕；2-垂直運動導柱；3-垂直汽缸；4-移印頭；5-油盅；6-圖案鋼版；
7-調整座；8-清潔機構伸出汽缸；9-水平汽缸；10-電控面板；11-清潔機構
傳統移印機的上墨一般是將圖案鋼版放在一個開放式的印刷油墨盤中（如圖5 -9
所示），印刷油墨倒在一個開放式的油墨盤中，而油盅式移印機的印刷油墨工作時是完全封閉在油盅里（如圖5 -10
所示），因此印刷油墨的稀釋劑不容易揮發，印刷油墨不易干固，它能夠在較長的時間里始終保持印刷油墨的濃度一致，印刷質量比較穩定。由于油墨稀釋劑不易揮發，因此生產中無異味產生。
圖5-9 傳統移印機的上墨方式
1-刮刀支架；2-刮刀體；3-印刷油墨；4-上墨輥；
5-
油墨盤；6-
刮刀；7-
圖案鋼版；8-
刀夾蓋

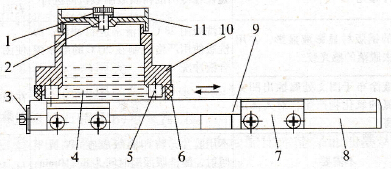

圖5-10 油盅式移印機的上墨方式
1-密封圈；2-小旋鈕；3-鋼版頂緊塊；4-印刷油墨；5-磁鐵；6-陶瓷刀；
7-鋼版固定塊；8-圖案墊板；9-圖案鋼版；10-油盅體；11-油盅蓋
(3)移印油墨
移印油墨根據使用范圍不同，一般分為兩大類：無處理直接印刷油墨和印刷后經烘烤處理的油墨。
移印塑料油墨又分為PVC、ABS、PP、PE幾種。
①PVC油墨適用于印刷聚氯乙烯、尼龍材料、人造革等軟質塑料。
②ABS油墨適用于印刷ABS材料、聚苯類等硬質工程塑料。
③PP、PE油墨適用于印刷聚丙烯、聚乙烯類塑料。
烘烤油墨可以分為金屬油墨、玻璃油墨、陶瓷油墨三種。
移印油墨使用的稀釋劑有：丁酮（快干型）、環己酮（中干型）、苯乙酮（慢干型）。
應根據圖案、文字、面積的大小及印件原材料的適應性選擇相應的稀釋劑。如圖案、文字、線條較細小，可選用快干型稀釋劑，以防堵版，不使細小圖案及文字丟失。
移印是在一個極短促的時間內進行多色、濕壓、濕印的工藝過程，選擇油墨時應注意以下幾點：油墨的干燥速度要適當，應在3s內瞬間干燥，即比網印油墨易揮發；油墨的轉移性能好；油墨對承印物的遮蓋力好；油墨對承印物的附著力好。
