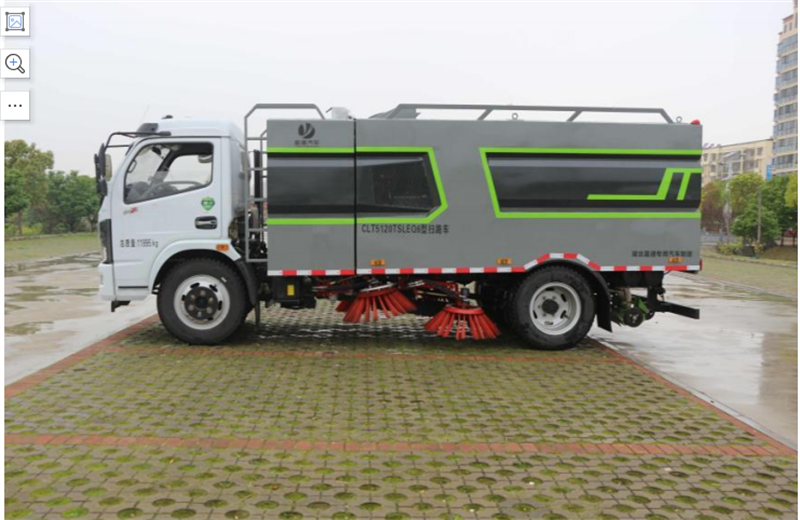

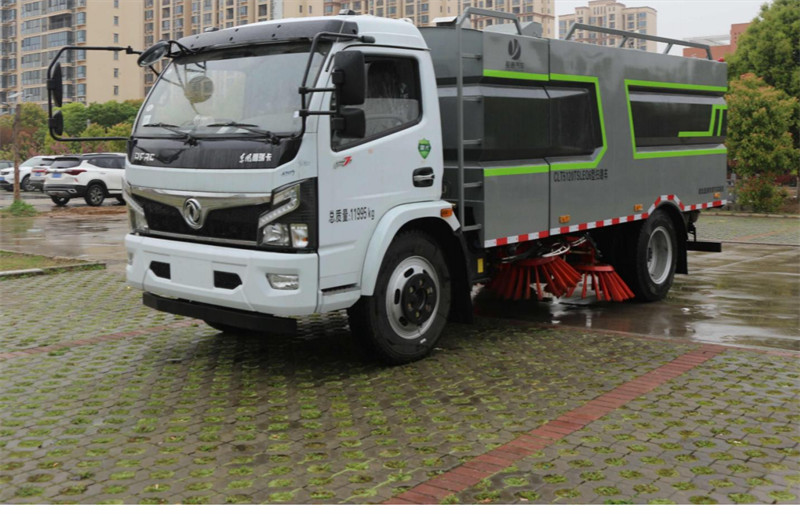

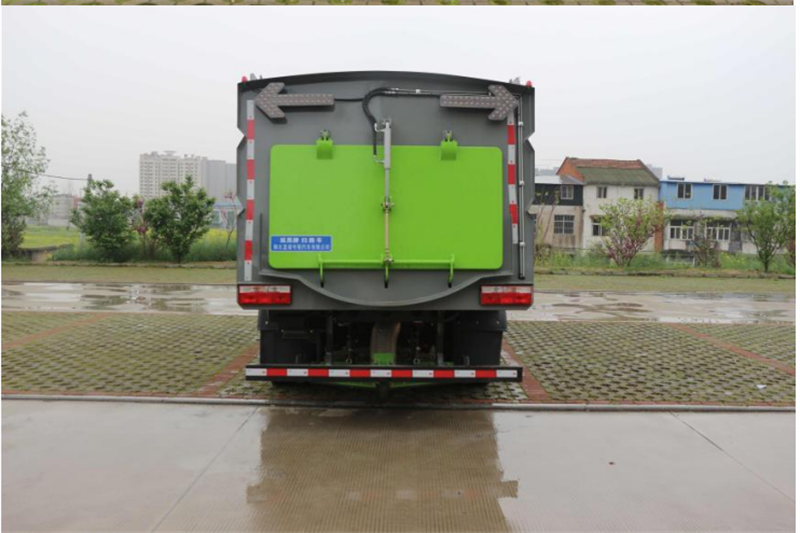

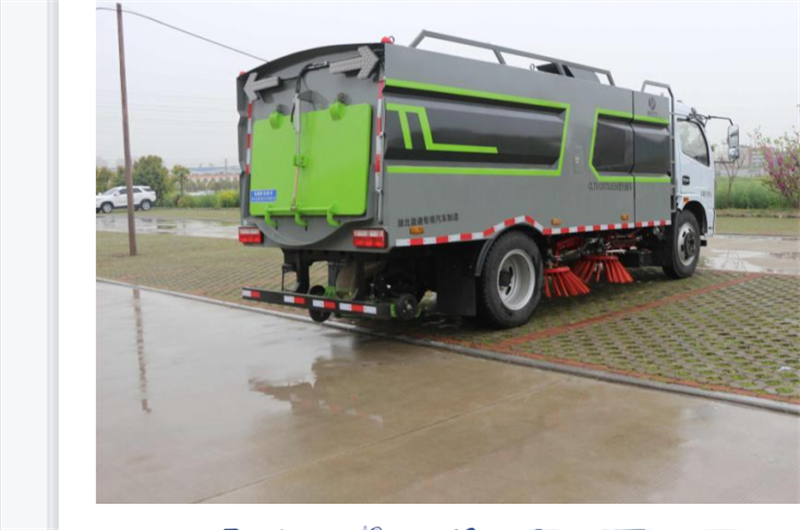

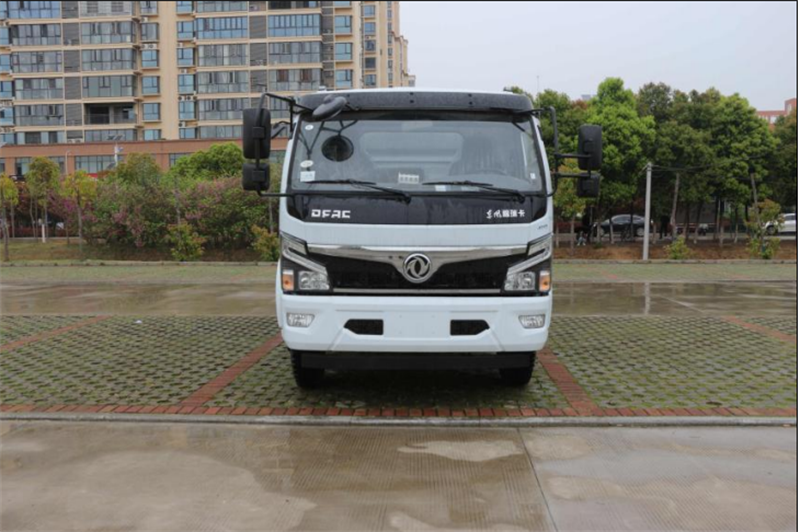

東風福瑞卡 2.5 方水/5 方塵掃路車

東風福瑞卡清掃車產品簡述 掃路車的特點和功能介紹 1.采用吸掃混合的方式收集垃圾，濕式除塵、電液控制，液壓傾翻卸 料的作業方式對路面進行清掃作業。 2.采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工 作，保證清掃過程的連續性。 3.采用“中置四掃盤+噴霧降塵裝置+中心隔板+后置吸嘴”的結構布局， 讓清掃過程中砂石不在飛濺揚塵，此布局便于清掃裝置與吸盤的調整 與維護，轉場作業時整車通過性好。 4.副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機 空載啟動和停機時與風機的自動脫離，降低了對副發動機的沖擊，提 高了副發動機的工作可靠性和使用壽命。 5.掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回 縮，越過障礙自動回位。 6.掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污 染狀況下都有良好的清掃效果 7.采用先進，高效的專用風機和可隨路面自動找平的全浮動式吸嘴， 清掃效果好，使用壽命長。

東風福瑞卡清掃車- 7方清掃車-湖北盈通專用汽車有限公司

東風福瑞卡清掃車產品配置 1.底盤配置： 發動機云內 150 馬力（四缸），萬里揚 6 擋變速箱,2.1T 前橋， 4.2 噸后橋，8.25 鋼絲胎，軸距 3800，斷氣剎，ABS，空調，電動玻 璃，中控鎖。

上裝配置： 整車型號：CLT5120TSLEQ6 型掃路車

整車長寬高：6760*2200*2750

工作寬度：3M 水箱容積：2.5m3 垃圾箱容積：5m3 保潔速度（km/h）：15-20 最大作業能力：15000 ㎡/h-60000 ㎡/h

配置:2 方水/5 方塵.副發動機采用江鈴 64KW ,87 馬力

塵箱、垃 圾箱為碳鋼制作，清水箱體內瀝青防腐處理中置

4 掃盤、三洋馬達、 施耐德控制開關、海普瑞斯電磁閥組、無級變速自動離合器、免維護 離心式風機、垃圾箱舉升自卸、尾部 LED 箭頭燈、手動泵應急系統,

東風福瑞卡清掃車產品重要配置及結構分解

功能 1 海普瑞斯電 磁閥組 海普瑞斯電磁閥組是車輛液壓系統的核 心部件，控制整車液壓驅動，雙向操作 按鈕，包括掃盤升降、吸盤升降、垃圾 箱舉升、后門開閉等一系列機械操作， 隨車配備的有電磁閥控制盒罩，有效避 免灰塵及垃圾物進入盒內。

2 免維護離心 式風機 副發動機和風機是清掃車的兩大核心部 件、副發動機為風機運轉提供動力、使 得路面 垃圾被吸入箱體內部存放，從而 實現路面清潔 作業。風機采用大功率耐 磨離心式免維護風機，無噪音，效率高 風量大，使用壽命長。

3 江鈴64KW副 發動機 采用江鈴 64KW 副發動機和風機是清掃 車的兩大核心部件、副發動機為風機運 轉提供動力、使得路面 垃圾被吸入箱體 內部存放，從而實現路面清潔作用。

4 無級變速自 動離合器 自動離合器，減少風機啟動和停止時對 發動機的沖擊。離合器在使用過程中具 有高度耐磨、使用壽命 長、低噪音、低 油耗量和節省成本的優點。

5 掃盤 中置四掃盤，將垃圾聚攏至吸盤前方。

6 手動泵應急 系統 可通過手動應急液壓泵來控制全車液壓 系統。

7 控制開關 駕駛室旋鈕式集中控制，方便操作。

8 后置吸盤 吸盤內置噴霧降塵支架。

9 LED 箭頭燈 警示作用
